Modelling Series

In many situations one must consider a $\color{red}{series}$ of inputs to produce an output
– Outputs too may be a series
例如下面的几个例子

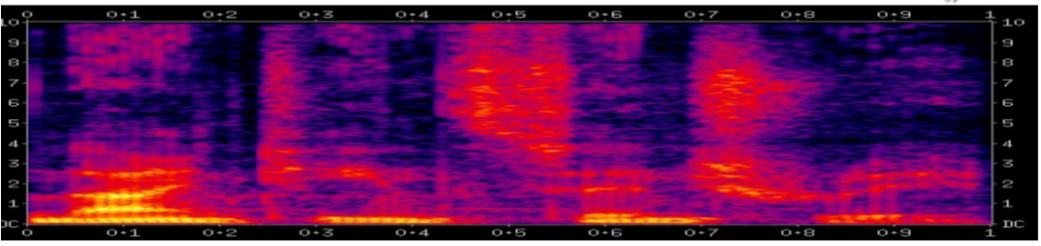

1、What Did I say?

2、what is he talking about?

3、Should i invest…

Representational shortcut

在每一个时刻的输入是向量
每一层有很多神经元(输出层也可能有很多的神经元)

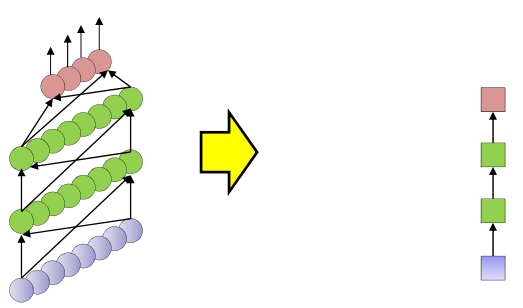

用一个简单的box来代替以上所有(每一个box实际上代表着有很多层的神经元)

如图所示

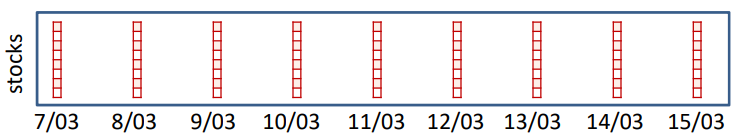

The stock predictor

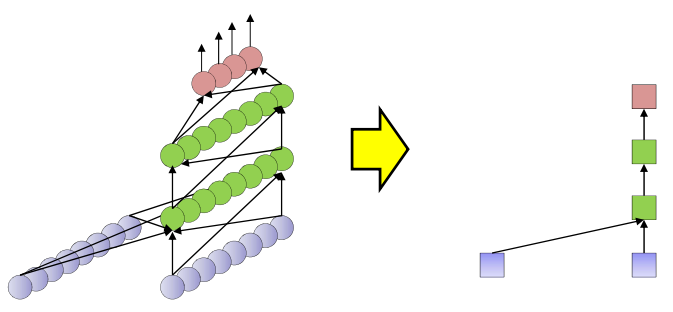

The sliding predictor
- Look at the last few days
- This is just a convolutional neural net applied to series data

Also called a Time-Delay neural network

Finite-response model

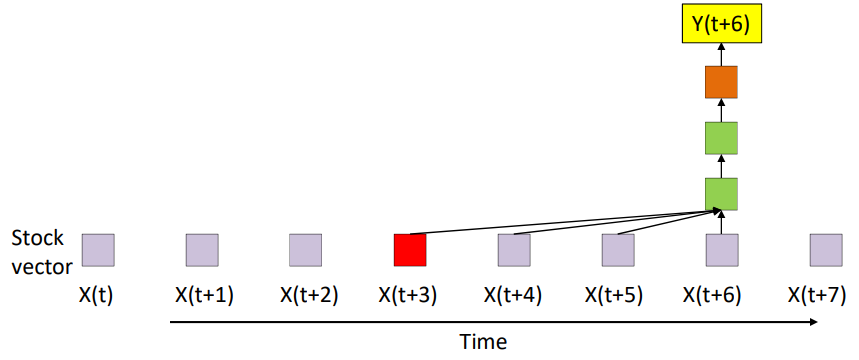

如图所示这是一个输入是$\color{orange}{有限的}$问答系统(finite response system)，今天发生的事情只是影响未来N天的输出。如图中的N为3，则$X(t+3)$的输入不能影响$Y(t+7)$的输出。其中N是系统中的宽度。
$$Y_t=f(X_t, X_t-1,…,X_{t-N})$$

上述描述只能依赖长度为N的历史信息，但是往往我们需要更长历史信息(Systems often have long-term
dependencies)

We want infinite memory

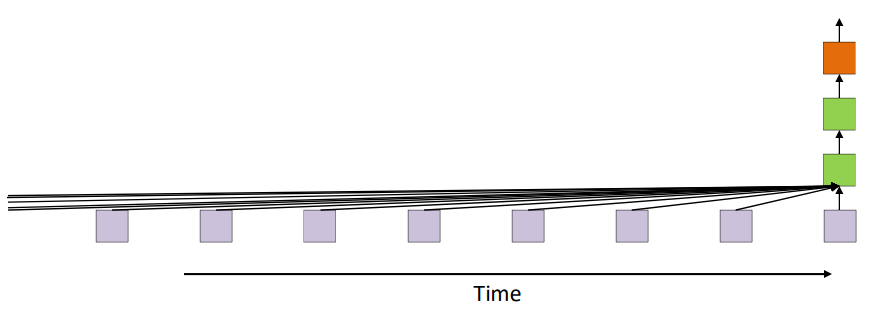

如图所示今天发生的事情可以持续的影响后面的输出(forever)，可能只是对后面的影响越来越弱。
$$Y_t=f(X_t, X_t-1,…,X_{t-\infty})$$

针对这种问题，课程中老师讲到了RNN出现之前的几种网络。one-tap NARX network，Jordan Network和Elman Networks想做了解可以看课程的slides。下面主要是讲解的RNN。

An alternate model for infinite response systems: the state-space model

模型的公式为

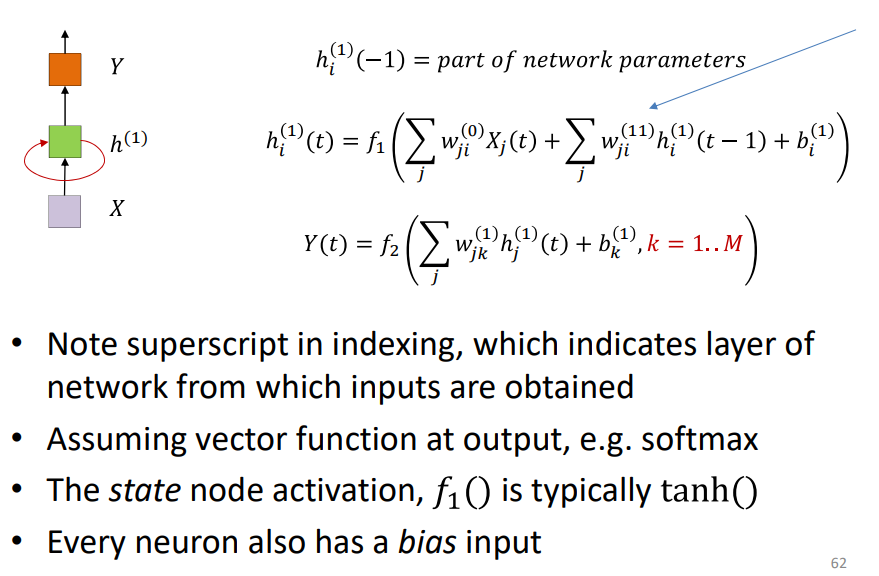

$$h_t=f(x_t, h_{t-1})$$ $$y_t=g(h_t)$$

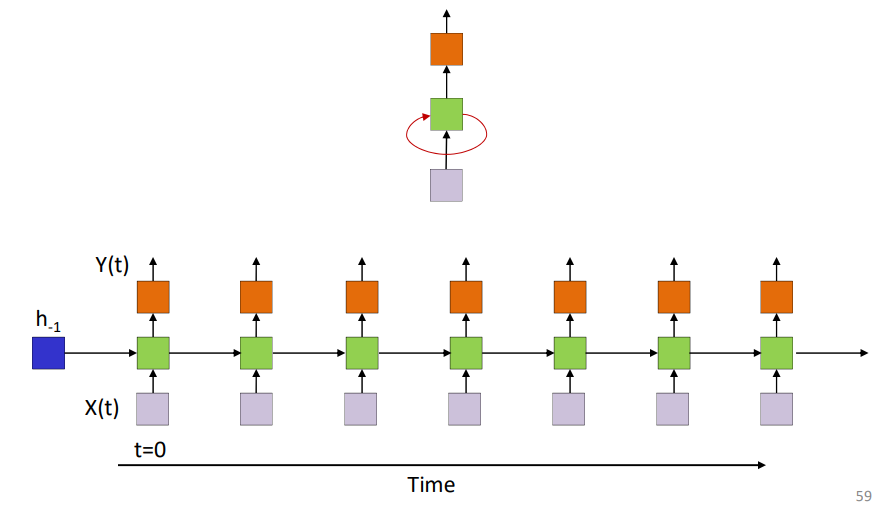

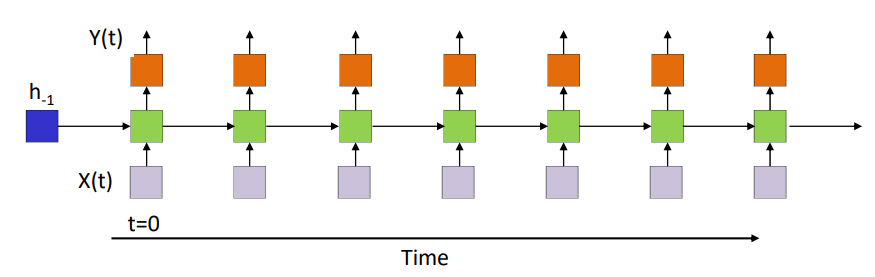

$h_t$是网络的状态。模型直接把history信息存储在$h_t$状态信息中，需要定义初始的状态信息$h_{-1}$，状态中存储着过去所有的信息。如下图是一个简单的state-space的模型。

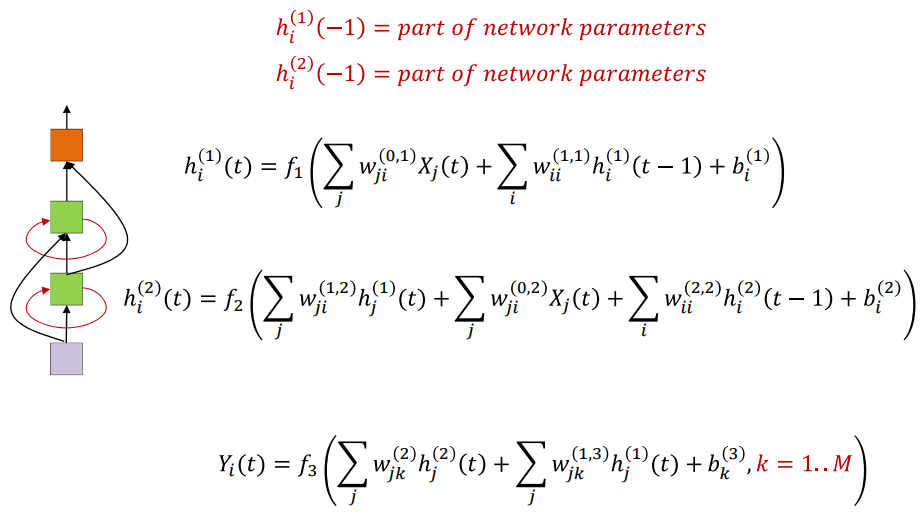

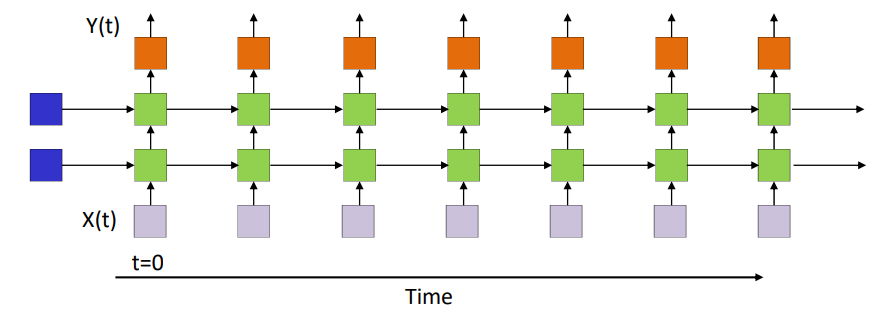

在每个时刻的状态信息(绿色的方块)是由当前时刻的输入和上一时刻的状态信息确定。在$t=0$时刻的输入可以一直影响到最后的时刻。又称为recurrent neural network，其中所有列的权重都是相同的。上图展示的是单个隐层的循环神经网络(Single hidden layer RNN)，下图是多层的循环神经网络(Multiple recurrent layer RNN)
